【レトロPC関連】IO DATA LCD-AD172SEW RetroVGen(15KHz、24KHz、31KHz)試してみた

ふと気が付くと、手元に15KHz対応モニタがなくなっていたので調達してきました。

17インチ(LED／非光沢パネル) 2016/9/28生産終了
PC-9801の24KHzを正式にサポートしているのは心強い。

仕様　メーカー情報はこちら
・1280×1024
・パネルタイプ TNパネル（ノングレア）
・アスペクト比 5:4
・水平走査周波数 24.8kHz～80.0kHz

VESA対応なのでモニタアームが使える。

入力は、アナログRGB と DVI-D（HDCP対応）
音声入力対応はありがたい。スピーカー（1W+1W：ステレオ）

それでは表示テスト、

0:VGA　31KHz　ＯＫ　全て表示

1:NTSC　15KHz　ＯＫ　全て表示

2:X1　15KHz　ＯＫ　全て表示

3:X68K　15KHz　△　下2行欠け

4:PC98　15KHz　ＯＫ　全て表示

5:X1　24KHz　ＯＫ　全て表示

6:PC98 24KHz　ＯＫ　全て表示

7:X68K 31KHz　△　下2行欠け

基本的な設定は出来るが、自動調整を都度呼べないのは不便。

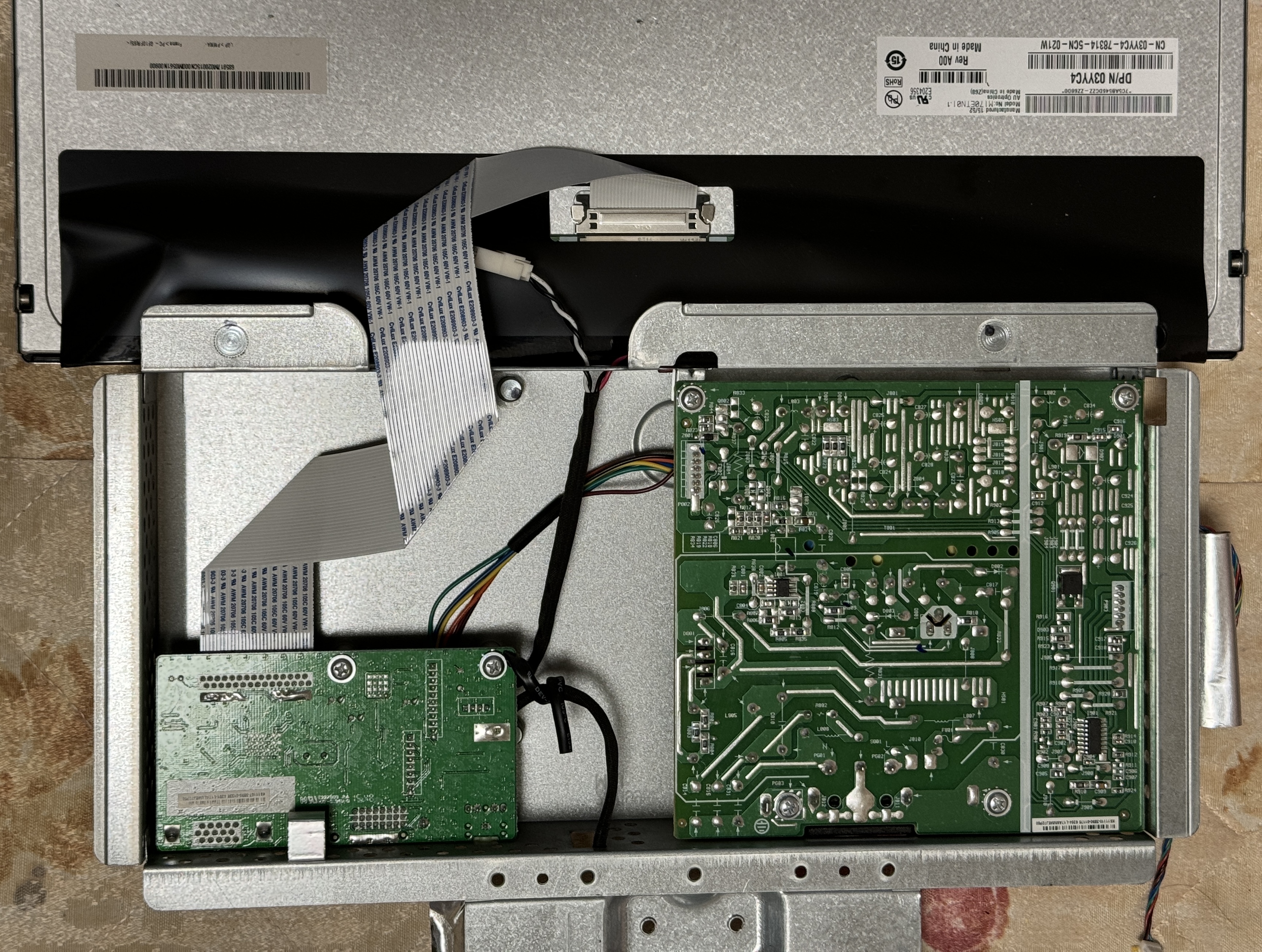

掃除も兼ねて、分解してみました。

液晶パネルは、AUO M170ETN01 17インチ a-si TFT-LCD(TNパネル)
17インチ、1280*1024、LVDS(2ch 8bit)30pin、電圧 5V

制御基板メッチャ小さい。

制御基板

制御チップは、MStar(MediaTek) TSUM5PVHN ANRY390ZD
FlashROM Winbond 25X21C(ツールではW25X20で認識）

電源基板

とりあえず、ケース水洗いのみ実施。

最後に動作テスト、いい感じです。

追記

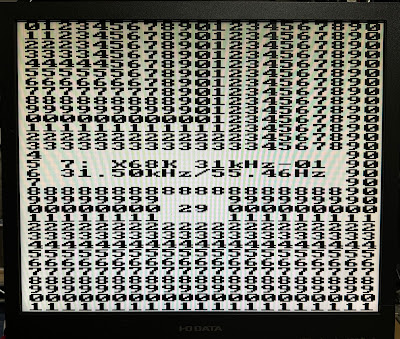

・設定チューニングにてNo.7対応に成功(^^♪
・15KHz 200ラインは失敗((+_+))
※写真は色違いの同型機です。
