DELL E2010H RetroVGen(15KHz、24KHz、31KHz)試してみた

また購入してしまいました^^;

背面

コネクタ面

残念ながらアスペクト比設定は無し。
カスタム設定で自動調整をボタン定義できるのは便利(*´ω｀*)

0:VGA　31KHz　△　上１行、下５行欠け(640x400で認識)

1:NTSC　15KHz　ＯＫ　全て表示

2:X1　15KHz　×　垂直同期が高めのせいか範囲外判定

3:X68K　15KHz　ＯＫ(2行欠け?、X68K的にはこれで問題ないらしい）

4:PC98　15KHz　ＯＫ　全て表示

5:X1　24KHz　ＯＫ　全て表示

6:PC98 24KHz　ＯＫ　全て表示

7:X68K 31KHz　×　下3行欠け(720×480で認識している)

VGA PC接続、OK

15KHz実機テスト、LM1881Nの同期分離と相性が悪くスーパーファミコン表示できず。
こちらはセガMasterSystem

それでは中身確認。

液晶パネルは、AUO M200RW01
バックライトCCFL、1600x900 TN、LVDS (2 ch, 8-bit) , 30 pin, 5V

ボックス内部

基板面、コンデンサの膨らみ等はなし

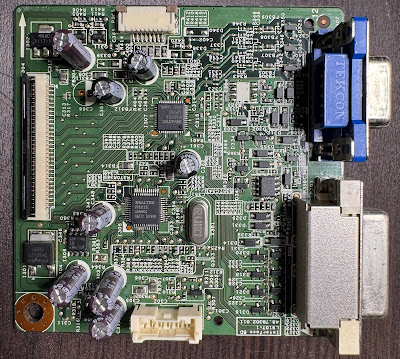

制御基板、むっ、コントローラが小さいなぁ

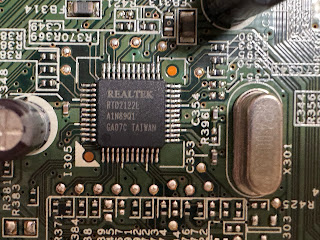

RTD2122L、コントローラ本体、2120の仕様しか見つけられなかったので詳細は不明だが、内部に96Kbyte Flash(Program 64K、Parameter 32K)があり、これで動作しているようだ。

RTD2545LH、画像処理をやっているらしい。

念のためメモリっぽいものをメモ、ST 24C02WP 2Kbit EEPROM

ATMLH006、8bitマイコンらしい
