DELL U2311H RetroVGen(15KHz、24KHz、31KHz)試してみた

 例のツールがらみでDELL Pxx14Hを探していたところ、U2311Hに遭遇。

こんな感じで縦型も出来ちゃう優れもの。

裏面

コネクタは、VGA、DVI、DisplayPortの3種類で、音声入力は無し。

こんな感じでワンタッチで外れます。

ワイドモニタなので、テストにあたり4:3に変更

0:VGA　31KHz　ＯＫ　全て表示

1:NTSC　15KHz　ＯＫ　全て表示

2:X1　15KHz　ＯＫ　全て表示

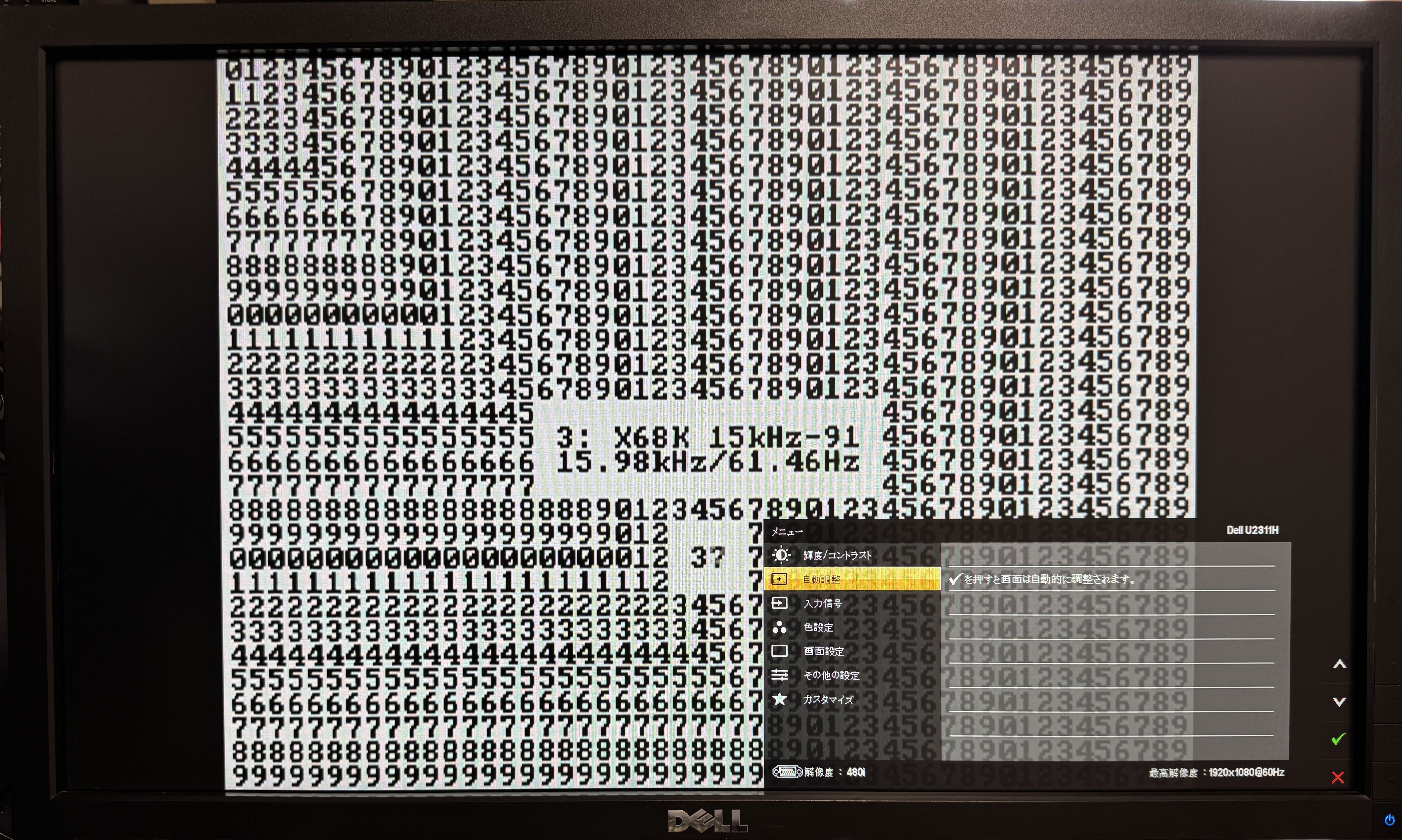

3:X68K　15KHz　ＯＫ(2行欠け?)（X68K的にはこれで問題ないらしい）

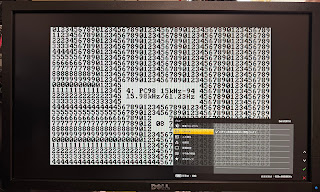

4:PC98　15KHz　ＯＫ　全て表示

5:X1　24KHz　ＯＫ　全て表示

6:PC98 24KHz　ＯＫ　全て表示

7:X68K 31KHz　×　下7行欠け(640×400で認識している)

んで、中身確認(*´ω｀*)
隙間がなくて苦労しましたが、この辺から分離しました。

いつものように、乗っかっているだけ

コネクタはこんな感じ

液晶パネルは、LG LM230WF2
1920x1080 IPS、バックライトCCFL、LVDS (2 ch 8-bit) 30 pins、12V

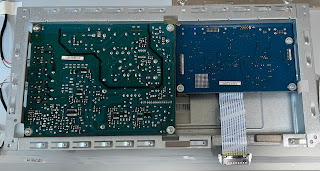

制御部

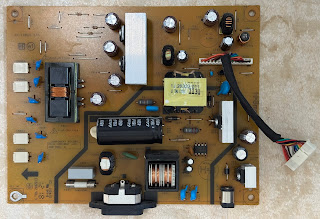

電源部、問題なし。

制御基板

チップセットは蟹さん、RTD2485RD
FlashROMはWinbond W25X20BV 256Kbyte
