RGBビデオスプリッタを譲ってもらいました。
サンワサプライ　VGA-HR2K

古い機種なので、点検しようと思ったら・・・・
なんか嫌な雰囲気(*´Д｀)

内部はシンプル

問題のコネクタまわり

コンデンサ直下は大丈夫ですが、コネクタ側はかなり錆びています。

錆びている部分を除去

クリーニング

元にもどして完了

電源入りました(*´ω｀*)

【追記】

数日電源入れていたら動かなくなりました。
何やら焦げ臭い、ヤバいです((+_+))
DCアダプタ、出力 0.5Vで故障 (*´Д｀)

電圧レギュレータ確認。
入力側が10Ω ⇒ 7805A交換しても直らず

コネクタ下部の基板が燃えていました。
上の写真から、クリーニングには問題なさそう。
取り付けの際に、金属ゴミ入ったのかな？？

焦げた部分除去
ここまでやれば大丈夫でしょう(*´ω｀*)

DELL E1913S RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、購入時テストで15KHz不可。
中身確認とカスタマイズ可能か見ていきたいと思います。

背面

端子は、ＶＧＡのみ

0:VGA　31KHz　ＯＫ(640x480で認識)

1～4:15KHz　ＮＧ

5:X1　24KHz　ＮＧ(640x350で認識)

認識が甘いのか、自動調整走らせると画面乱れることあり
これ、DELL E1916HVと同じですね。

6:PC98 24KHz　ＮＧ(640x350で認識)

7:X68K 31KHz　△(640x500で認識)　下半行欠け

続いて中身確認、

液晶パネルは、AUO　M190ETN01.0　19インチ

1280 X 1024 TNパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins、5V

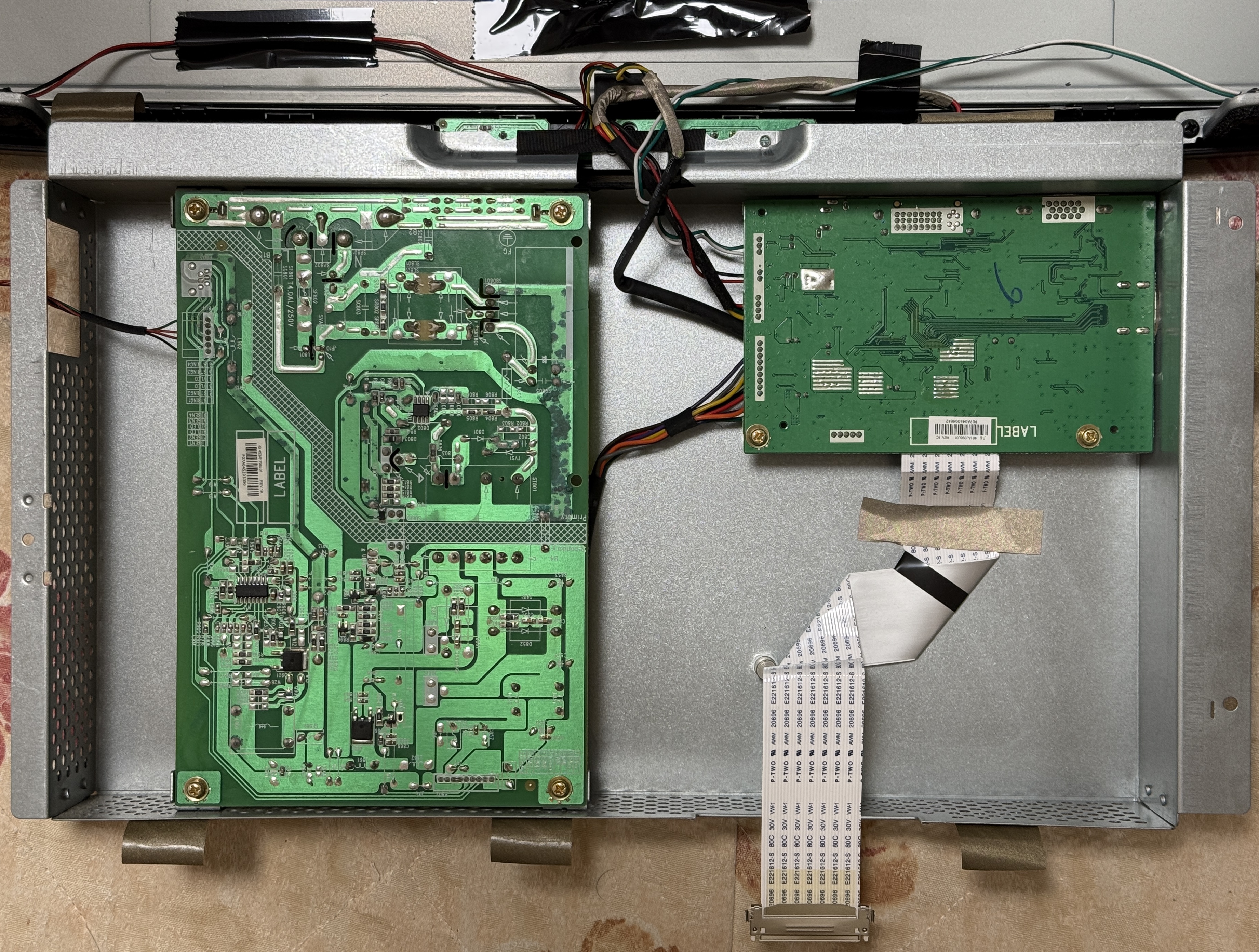

ボックス内部、

LCDコントロール基板、非常にコンパクト(^^;)
制御チップは、Mstar TSUM1PTR6-2、DELL E1916HVとは違うようです。

続いてカスタム可能かテスト、

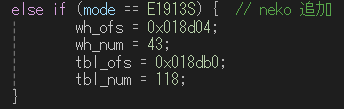

パラメータ位置はこちら、

1～7についてカスタマイズ。
1:NTSC　15KHz　ＯＫ(680x240で認識)　カスタム

2:X1　15KHz　ＯＫ(640x200で認識)　カスタム

3:X68K　15KHz　ＯＫ(720x240で認識)　カスタム

4:PC98　15KHz　ＯＫ(720x240で認識)　カスタム

5:X1　24KHz　ＯＫ(640x400で認識)　カスタム

自動調整時の乱れもなくなりました。

6:PC98 24KHz　ＯＫ(640x400で認識)　カスタム

7:X68K 31KHz　ＯＫ(768x512で認識)　カスタム

自動調整もボタン割り当てでらくちん(*´ω｀*)

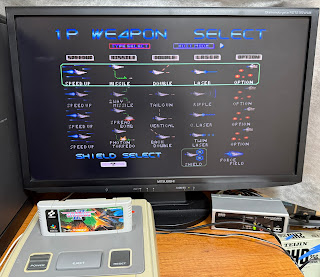

続いて、スーパーファミコン。LM1881Nの同期分離と相性も良好

1:NTSC 15KHzと共存できるように微調整しましたが、若干縦長(*´ω｀*)。

グラディウス３とか、上下があいたソフトで自動調整すると上に寄ります。

最後に、Ｘ６８Ｋでの動作テスト。

X68K キーボードメンテナンス

 Breakキーの引っかかりが気になるので、メンテナンス。

まずは、キートップ外して

Ｋｅｙリムーバのamazon購入リンク

思いのほか埃でいっぱい(*´ω｀*)

キートップは洗浄、

メインキーも、それなりに引っかかりがあるので、見える部分のみグリスアップ。

肝心のBreakキーはこれでも引っかかる((+_+))
仕方ないので、さらなる分解。

下部のレールにグリスアップ。
柱は一見裏表ないように見えるけど、手前に凹みがくるので注意。
グリスアップポイント、
・左右のレール：押したときの引っかかり
・手前部分：スライドしてスイッチがオンになる部分。押すときの音は大概これ。

気になりだすとキリがないもので、以下のキーをグリスアップ。

「BREAK、COPY、ESC、TAB、CTRL、BS、↑、↓、←、→、OPT1、OPT2、ENTER」
「Z、X、C、D、SPACE」

追記
・動作テストしていく中で、「左SHIFT、V」が反応しない。
調整ポイントとしては、

1.金具の出っ張り加減

2.スイッチ側が垂直になってること。多少中心側に寄るくらいがいいかも。
