RDT1713LMの細かなテスト(RetroVGen 再作成)

RDT1713LMのテストにあたりRetroVGenが無いと不便なので再作成してみた。
今度はArduino Nanoを使って可能な限り小さくしてみた。
ロータリースイッチが無いので、設定変更はＰＣから行う^^;

それではテスト開始(^^♪

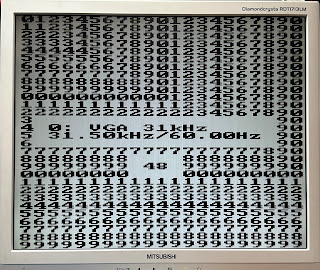

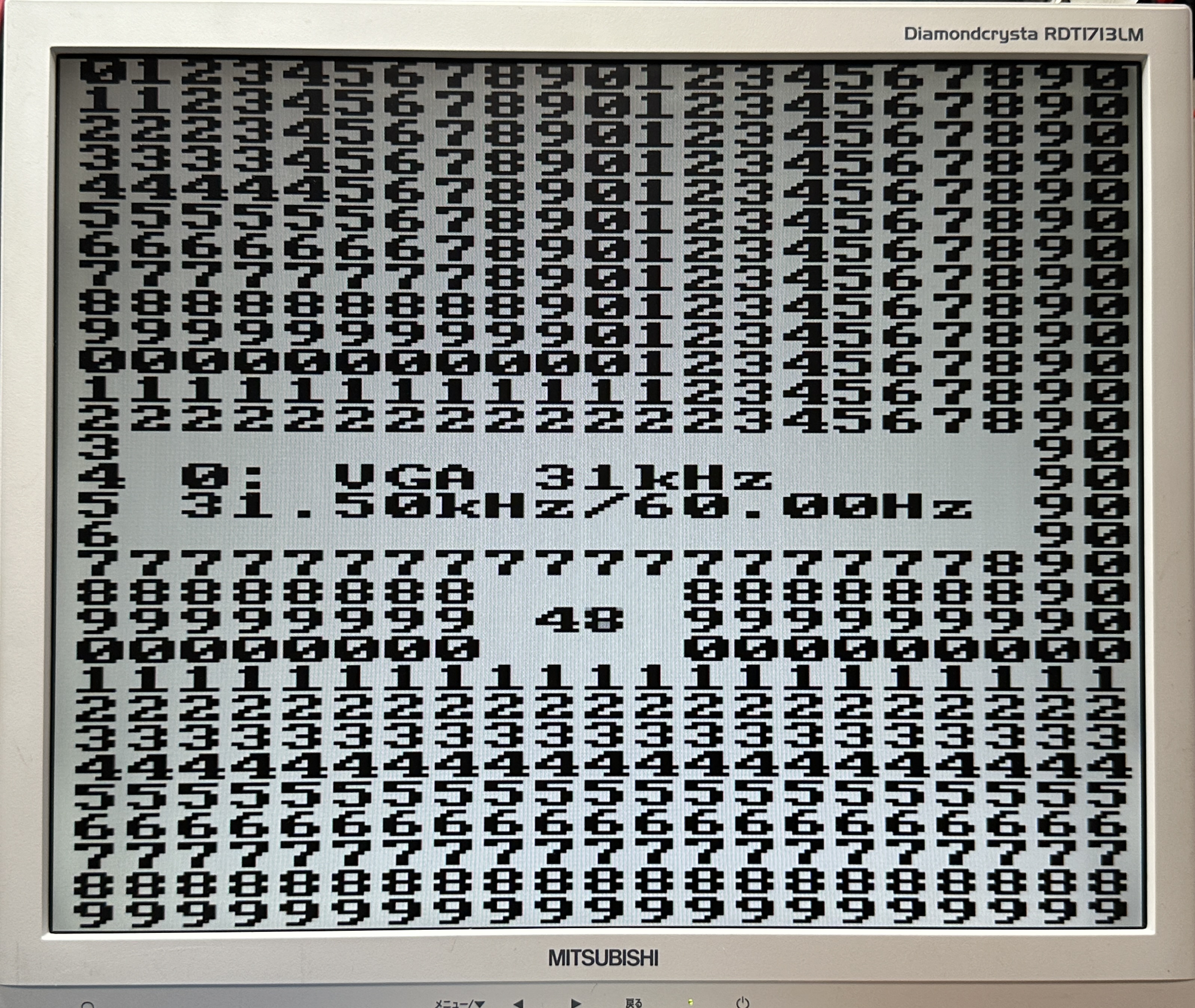

0:VGA 31KHz　ＯＫ　全て表示

1:NTSC 15KHz　ＯＫ　全て表示

2:X1 15KHz　ＯＫ　全て表示

3:X68000 15KHz　△　下2行欠け

4:PC-9801 15KHz　ＯＫ　全て表示

5:X1turbo 24Khz　△上下が切れている模様

　　　※手動調整でここまで可能、下が切れているが実機でどのくらいかは不明

6:PC-9801 24KHz　ＯＫ　全て表示

7:X68000 31KHz　△　下段0,1が切れているのでファンクションが見れないと思われる。
