三菱 RDT233WX-3D RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、購入時テストで15KHz NG、24KHz OK。
中身確認とカスタマイズ可能か見ていきたいと思います。

背面

端子は、ＶＧＡ、ＤＶＩ、音声入力

からの、ＨＤＭＩ×２、Ｄ５端子

ワイドモニタなので、アスペクトモード確認。
フル、アスペクト、２ｘズーム、リアル

以降はアスペクトモードで、

0:VGA　31KHz　ＯＫ(640x480で認識)　アスペクト有効

1～4:15KHz　ＮＧ

5:X1　24KHz　ＯＫ(640x400で認識)　アスペクト

6:PC98 24KHz　ＯＫ(640x400で認識)　アスペクト有効

7:X68K 31KHz　△(640x480で認識)　下２行欠け

続いて中身確認、

液晶パネルは、LG　LM230WFA-SLA1　23.0インチ

1920 X 1080 e-IPSパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins、5V

ボックス内部、

LCDコントロール基板、大きなＩＣが３個

これがメインコントローラかな、MST5378CL-LF
ＶＧＡ、ＤＶＩ担当

SiliconImage SiI9233ACTU
ＨＤＭＩ、Ｄ５担当

MB8AA4290
液晶に接続されているので、フレームバッファ処理かな

続いてカスタマイズ可能かテスト、
15KHz復活、68K 31KHz追加

1:NTSC　15KHz　ＯＫ(720x240で認識)　アスペクトモードでは横長

ワイド、

ワイド+マニュアル調整。これなら使えそうです(*´ω｀*)

2:X1　15KHz　ＯＫ(720x240で認識)　ワイド

3:X68K　15KHz　ＯＫ(720x240で認識)　ワイド+マニュアル調整

4:PC98　15KHz　ＯＫ(720x240で認識)　ワイド

7:X68K 31KHz　ＯＫ(768x520で認識)　アスペクト

続いて、スーパーファミコン。LM1881Nの同期分離と相性も良好

グラディウス３

おまけで、480iインターレース。
これ、表示できるモニタは少ないです。
このモードならアスペクトも使い物になります。

ＨＤＭＩテストにて不具合発見。
ＨＤＭＩ１は赤入力不可、子画面モードなら問題ないので、ＩＣ内部の不具合の可能性大。
今回は修理不可、まぁＨＤＭＩ２があるので問題なし (*´Д｀)

EPSON LD22W63 RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、15KHz OKで、24KHz NGという不思議なモニタ。
カスタマイズ可能か見ていきたいと思います。

背面

端子は、ＶＧＡ、ＤＶＩ、音声

ワイドモニタなので、アスペクト設定。
フル、拡大表示、アスペクトの３種類。

まずは現状確認。アスペクトモードで、

0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　ＯＫ(720x240で認識)　アスペクト非対応

2:X1　15KHz　ＯＫ(720x240で認識)　アスペクト非対応

3:X68K　15KHz　ＯＫ(720x240で認識)　アスペクト非対応

4:PC98　15KHz　ＯＫ(720x240で認識)　アスペクト非対応

5～6:24KHz　ＮＧ

7:X68K 31KHz　△ 下２行欠け (640x480で認識)

続いて中身確認、

液晶パネルは、BOE　BOE HT215F01-100　21.5インチ

1920 X 1080 TNパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins 5.0V

ボックス内部、

LCDコントロール基板、制御チップはMstar TSUMU58VHN-1

電源のコンデンサも問題なさそう。

続いてカスタムテスト、
24KHz復活失敗((+_+))

7:X68K 31KHz　ＯＫ(768x512で認識)

EPSONといったら、98互換機と思うのだが、なぜ24KHzを止めているのか分からない((+_+))

IO-DATA LCD-MF243EWR-B RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、15KHz NGですが、なんとなく映りそうな予感がしたので購入。
カスタマイズ可能か見ていきたいと思います。

背面

端子は、ＶＧＡ、ＤＶＩ、ＨＤＭＩ、音声

ワイドモニタなので、アスペクト設定。
固定とワイドの２種類。

まずは現状確認。アスペクトは固定モードで、

0:VGA　31KHz　ＯＫ(640x480で認識)

1～4:15KHz　ＮＧ

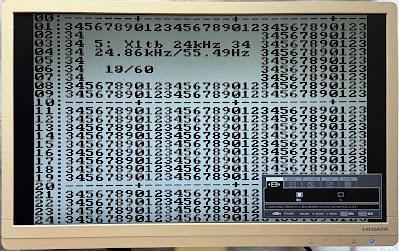

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△ 下２行欠け (720x480で認識)

続いて中身確認、

液晶パネルは、BOE　BOEM236WU1　23.6インチ

1920 X 1080 TNパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins 5.0V

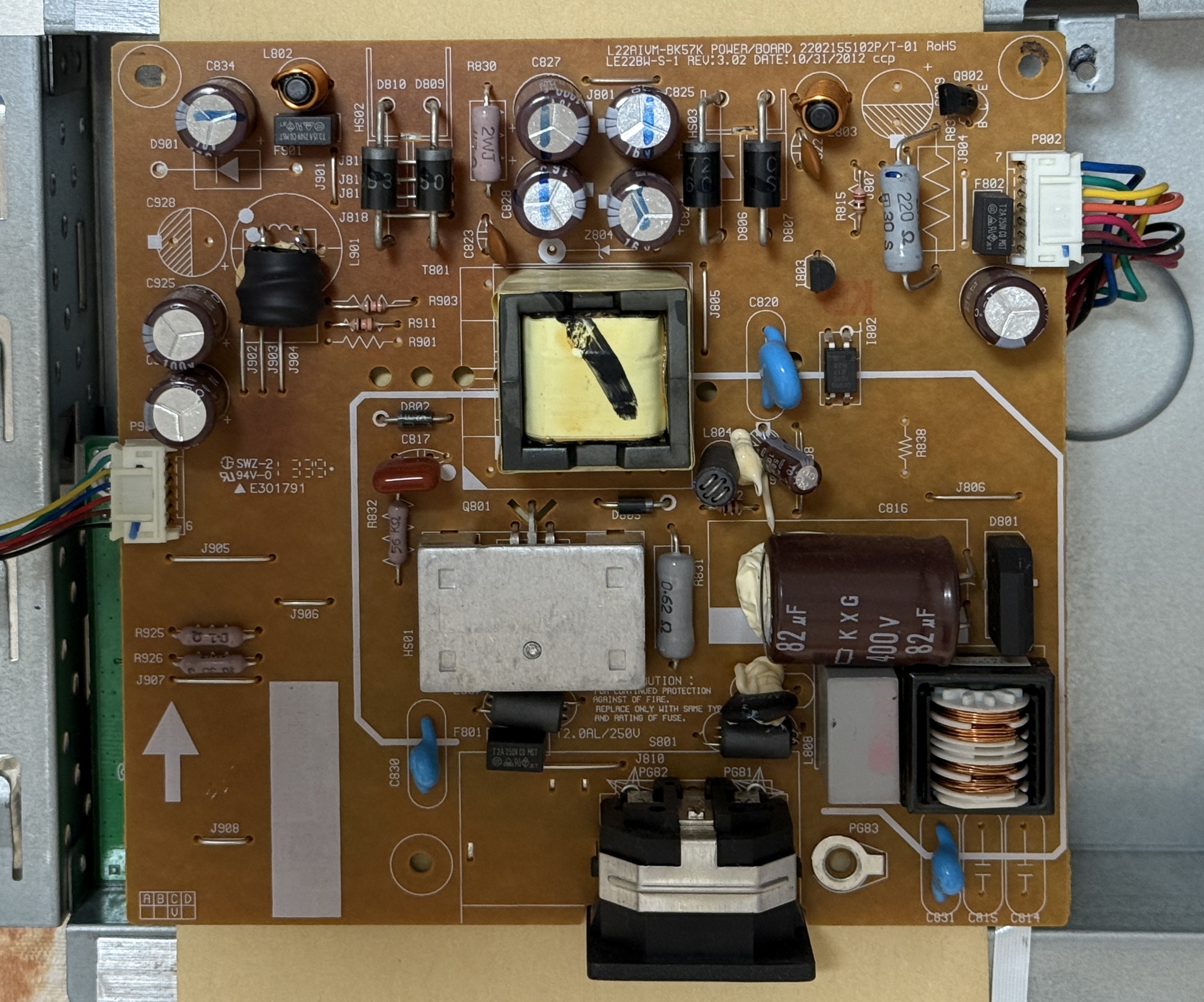

ボックス内部、

LCDコントロール基板、制御チップはMstar TSUMU88CMT9

電源のコンデンサも問題なさそう。

続いてカスタムテスト、

15KHz復活成功(*´ω｀*)

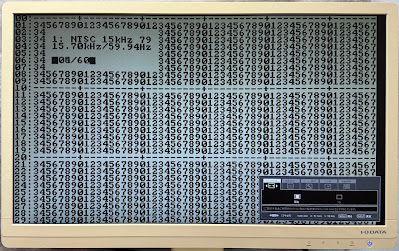

1:NTSC　15KHz　ＯＫ(1440x240で認識)　アスペクト非対応

2:X1　15KHz　ＯＫ(1440x240で認識)　アスペクト非対応

3:X68K　15KHz　ＯＫ(1440x240で認識)　アスペクト非対応

4:PC98　15KHz　ＯＫ(1440x240で認識)　アスペクト非対応

7:X68K 31KHz　ＯＫ(768x512で認識)

スーパーファミコン。LM1881Nの同期分離と相性も良好

グラディウス3

HDMIのテストとしてSwitch

スピーカも付いているので、これ一台でいい感じに使える(^^♪
