【レトロPC関連】RetroVGenでBenQ E2420HD(15KHz、24KHz、31KHz)試してみた

RetroVGenである程度映るモニタを見つけたので捕獲してきました。

前オーナーはモニタアーム使っていたんでしょうね。足カバー欠品。

このモニタ、正常に映る時もあるのですが、時間とともにゆらゆらしたり不安定な動きをしています。製造年月日を確認すると2010/06製。納得です(*´Д｀)

修理工程は後半に載せるとして、先ずは周波数対応状況の確認。

VGA入力の場合、『画面モード』にて縦横比固定モードを選択できるようなので、両方取ってみた。

0:VGA　31KHz　ＯＫ　全て表示

縦横比固定モード。少し左に寄るが、マニュアルで調整可。

手動調整後　いい感じです。しばらく表示してみましたが問題なさそう。

1:NTSC　15KHz　▲　全て表示されるが、制限事項あり

　※1　15KHzでは縦横比固定は不可。

　※2　手動で横を縮めていくと線が入る。この辺もかなり無理している模様。

　※3　本体が温まってくると、同期ズレしやすくなるので15KHzは短時間のテストが出来る程度と考えたほうが良さそう。

2:X1　15KHz　▲　全て表示されるが、制限事項あり

3:X68K　15KHz　▲　2行欠けている、制限事項あり

手動調整にて縞々が出ないギリギリでこのくらい

4:PC98　15KHz　▲　全て表示されるが、制限事項あり

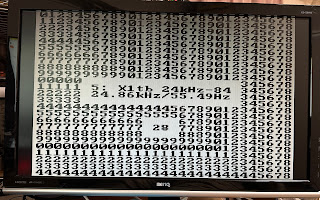

5:X1 24KHz　ＯＫ　全て表示

縦横比固定モード

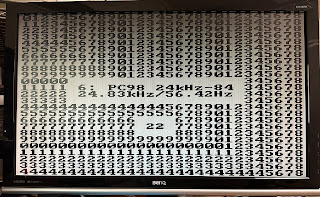

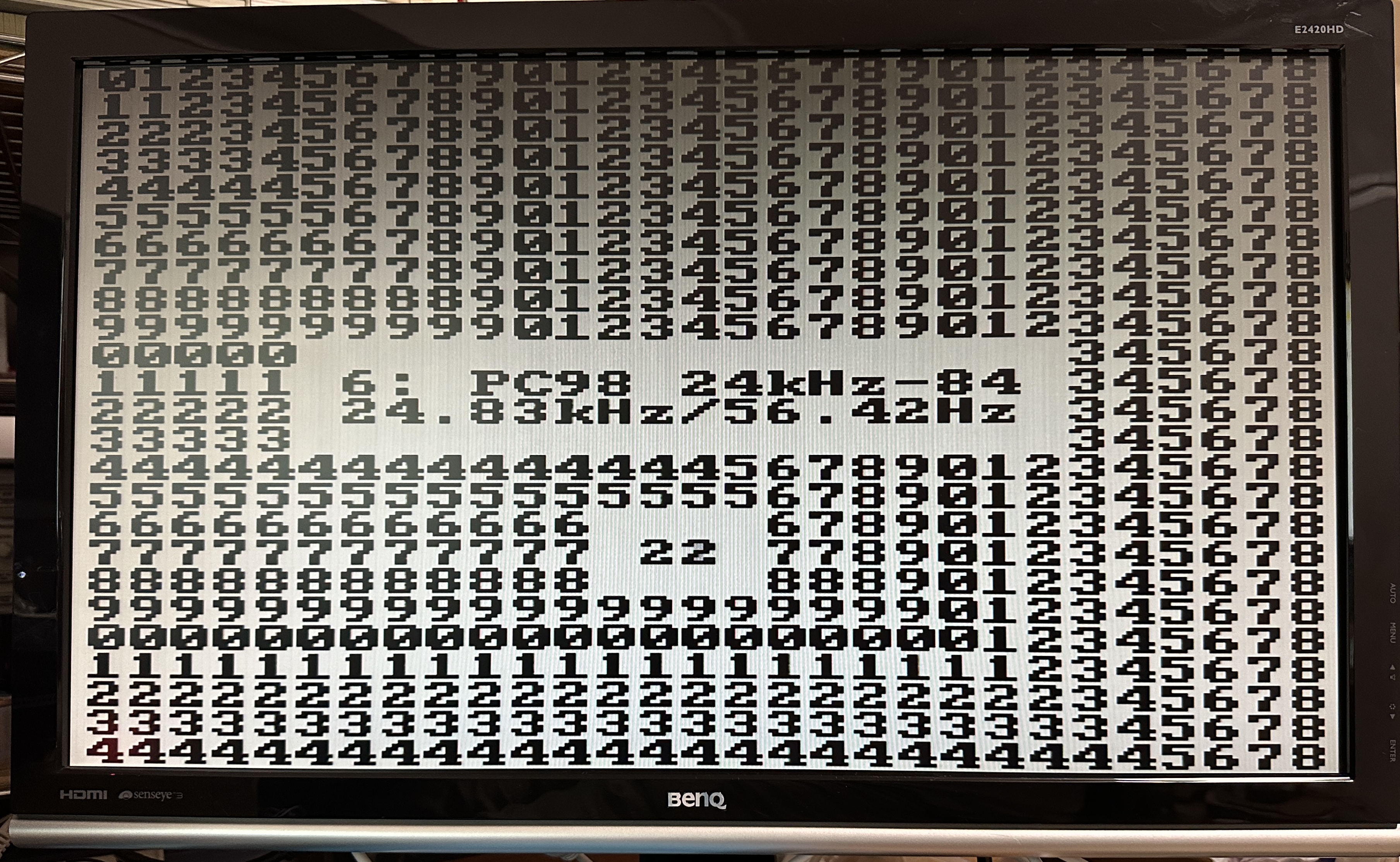

6:PC98　24KHz　ＯＫ　全て表示

縦横比固定モード

7:X68K　31KHz　ＯＫ　最後の行が半分欠けているが、かなり優秀な部類。

縦横比固定モード、どちらかというとワイドのほうがいいかも

総論

　15KHz、24KHz、31KHz全て表示可能なものの、15KHzはかなり不安定。

★最後に、修理模様

・フレームは爪で固定されているだけなので、慎重に外していきます。

・裏蓋とは３本ケーブルがあるので外します。

・裏蓋

・本体側は液晶パネルと制御ボックス。

・特に固定されているわけではなく、乗っかっているだけ。

・液晶パネルはM240HW01 1920×1080 TN 60Hz LVDS

・制御基板。目視では特に異常なし。

液晶コントローラはAltera　TSUMO88GDI-LF-1

・電源基板。目視では特に異常なし。

・目視では正常であるものの、明らかに電源異常の症状なので、DC出力段のコンデンサを疑ってみる。

・+5V、2系統あるので、両方とも交換。
・680μFに対して580μFなので、容量抜けで間違いない。

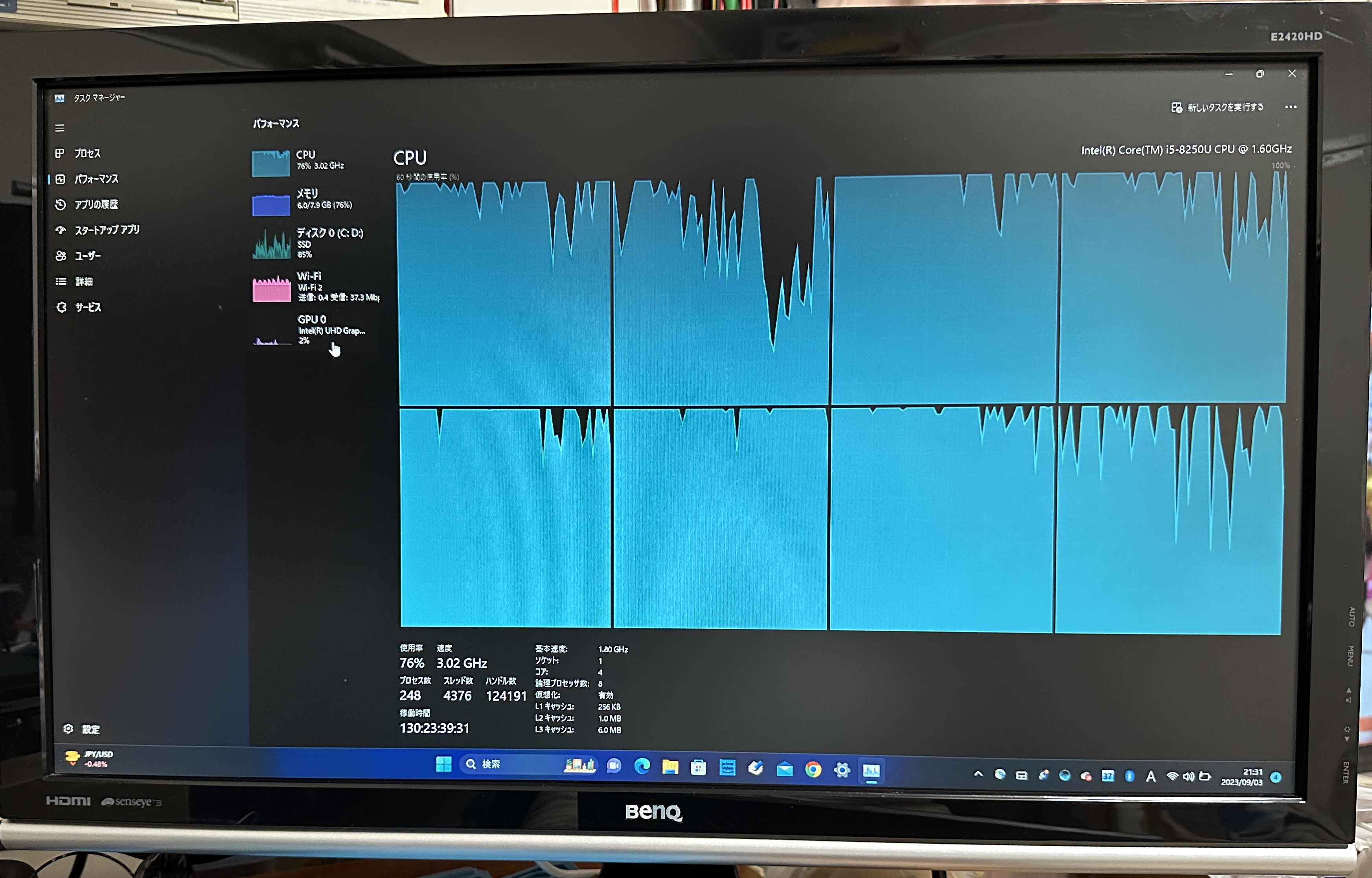

・組み立て後、WindowsでHD解像度で使用してみたが正常に戻った。

数時間後急に不安定になり、画面が乱れ電源Off/Onでも戻らなくなってしまった。

10分程度休めると復帰するので、まだどこかに不具合があるようだ。

コンデンサ総取り換えなのかなぁ(*´Д｀)

【追記】残りの電解コンデンサを交換して改善しました(*´ω｀*)
