RetroVGen クロック調整してみた (Arduino Uno)

友達から追加オーダーが入ったので、前回同様に作成します。
何か知らんけど、UNOの拡張端子はズレているので、専用基板をチョイス。

作成方法は同じですが、

ショートしないようレジンでコーティング
操作しやすいように、リセットスイッチ追加

テスト端子を付けたので、周波数調整も簡単(^^♪

水平同期

垂直同期

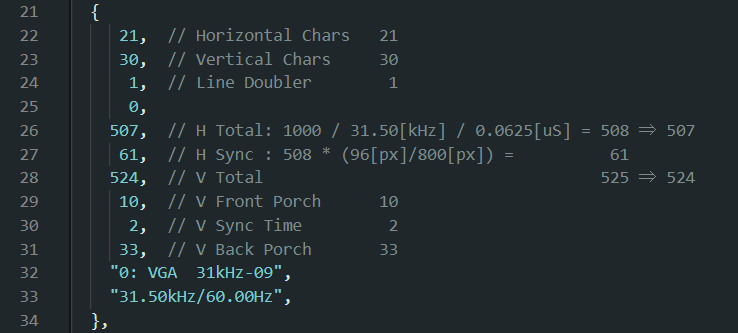

調整は「videoparam.h」の「H Total」と「V Total」で行う。
それぞれ１減らしたらいい感じになった。

※将来独自設定作るための備忘録

画面全体に文字を表示している、設定５を利用。

H-Syncパラの検証　48p（黄色）⇒20p（白）　※分かりやすいようにp追加

0.0625μS × 48p = 3.00μS　が　1.25μS　測定結果と一致
H Totalの値が優先されるためか、同期信号の幅のみ縮んでいる

1ドット 0.125μS(0.0625μS × 2p)　文字は8ドットなので、16p

H Front Porch,H Back Porchの値はないが、48p、64pくらいと考えると計算的に合う。

644p-(48p+48p+64p) = 484p

484p / 16p = 30.25文字

基本的に、H Totalが重要で、文字で画面を可能な限り表示しているだけ。
Line Doubler同様に横方向も引き延ばせればいいような気もするが、処理速度的に実現できなかったんだろうなと妄想(*´ω｀*)

V-Syncパラの検証　8（水色）⇒4(白 下段)
H-Syncの個数で指定しているようだ
こちらも同期信号のみ縮んでいる。

同様にFront Porch、Back PorchもH-Syncの個数

V Total 448(初期値) から 16,8,24引いて 400ラインが表示領域
400ライン、V Char 25から文字フォントは16ライン
Line Doubler 0:全ライン、1:2ラインをまとめ、半分の解像度にする

※周波数調整で448⇒447としているため、V-Syncのどこかの部分が切り捨てられいると考えられる。V Back Porchで調整すると先頭が欠けることから、安全をとるならV Front Porchを減らすのが正解と思われる。
