【改造】Dreamcast VA1 に Gdemu載せてみた

 先日修理したCD読めないDreamcast、

Gdemuが届いたので載せていきたいと思います。
V5.15とか安いですが、アップデート出来ないらしい。
V.5.20以降でアップデート可能と記載されているものを選んだほうがいいでしょう。

Aliexpressリンク
amazonリンク

このユニットは、GDドライブが3.3V仕様のVA1向け、
モデル型番が670-14071B～Eが該当機種。
※初期バージョンのVA0でも、5V⇒3.3Vの改造で使えるらしい。

念のため、トライブに電圧が記載されているので確認。

改造は簡単で、GDドライブを外して、基板を載せるだけ。

問題なく動いた。

次に、専用フレームを追加していく

スイッチの隙間が無いので、少し削った(*´ω｀*)

Gdemu基板を取り付ける、

あとは、本体に取り付けて完了

試しに、手持ちのシェンムーを入れてみた。
アクセス速度が格段に速い。なんといっても静かなのが嬉しい(^^♪

追記１
・バックアップバッテリをホルダ化、CR2032ではなく充電できるML2032だよ。

追記２
・冷却ファン、グリスアップすることで、劇的に静音化！！

追記３

・大容量ＳＤカード入れてみた。

amazon購入リンク

exFATなのでFAT32で再フォーマット、使えそうな感じ(^^♪

追記４
・予備ＳＤカード置き場の改善
　なんか知らんけど、予備ＳＤ置き場の高さが足りなく、蓋が閉まらないので貫通。

底をどうするか悩んだけど、いい感じにストッパーになっている。

高さも問題なし。

これで完成かな(*´ω｀*)

【故障修理】Wireless HORIPAD NSW-077

 本日の話題はこちら、ジャンク理由は左スティック破損で、それ以外は比較的キレイ。

Switch向けですが、充電ポートはMicroUSB、Type-Cにして欲しかった。

中身はこんな感じ

裏ケース

スティック側はこんな感じ、十字キーは別基盤になっています。

肝心のステック部分、見事に割れています。

レジンで修復してみました。
最初、何も考えずに固めたら可動部分と干渉。しかたないので、頑張って削りました^^;

いい感じに仕上がりました(*´ω｀*)

IO-DATA LCD-MF277XDB-B RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、購入時テストで画面乱れ状態。15KHz NG、24KHz OK
ADSパネルってのもあり、購入してみました。

結果的に、パネル不良で修理断念。
カスタマイズは成功し、15KHz表示およびX68K向けの設定に成功しました。

正面、27インチはこの手のモニタとしては大きめ。

背面

端子は、ＨＤＭＩ、ＶＧＡ、ＤＶＩ、音声入力

アスペクト設定はこんな感じ、

以下、アスペクト固定でのRetroVGenテスト

0:VGA　31KHz　ＯＫ(640x480で認識)

1～4:15KHz　ＮＧ

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△(720x400で認識、下２行欠け)

続いて中身確認、

液晶パネルは、BOE　BOEH270WU1　27インチ

1920×1080 ADSパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins、5.0V

ボックス内部

LCDコントロール基板、

制御チップは、Mstar TSUMO88CDMT9-1

続いてカスタム設定可能かテスト、

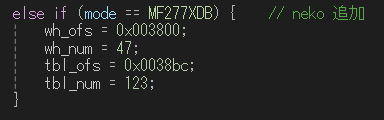

パラメータ位置はこちら、

15KHzはLCD-AH241EDB-B同様に、パッチで対処。
残念ながら15KHzではワイドのみ。

1:NTSC　15KHz　ＯＫ(680x240で認識)

7:X68K 31KHz　ＯＫ(768x514で認識)

最後に故障原因ですが、液晶パネルのこの部品が異常発熱していました。

こちらのＩＣ

横ライン下側がチラついているので、その辺に問題がありそうな感じ。

IO-DATA LCD-AD173SESB-A RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、購入時テストは電源のみ。
外観がキレイとLEDバックライト、スクエアサイズってことで購入しました。

背面

端子は、ＶＧＡ、ＤＶＩ、音声入力

この機種、末尾の違いで
LCD-AD173SESB-Aで検索すると、2021年9月

LCD-AD173SESBで検索すると、2016年11月
あとで分解しますが、制御チップはTSUMU58LHN-1なので、企業向けの再販モデルなんでしょうね。

機種選びにメニューが重要ということが分かったので、記録として

それではRetroVGenテスト
0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　ＯＫ(720x240で認識)

2:X1　15KHz　ＯＫ(720x240で認識)

3:X68K　15KHz　ＯＫ(720x240で認識)

4:PC98　15KHz　ＯＫ(720x240で認識)

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△(下２行欠け)

続いて中身確認、

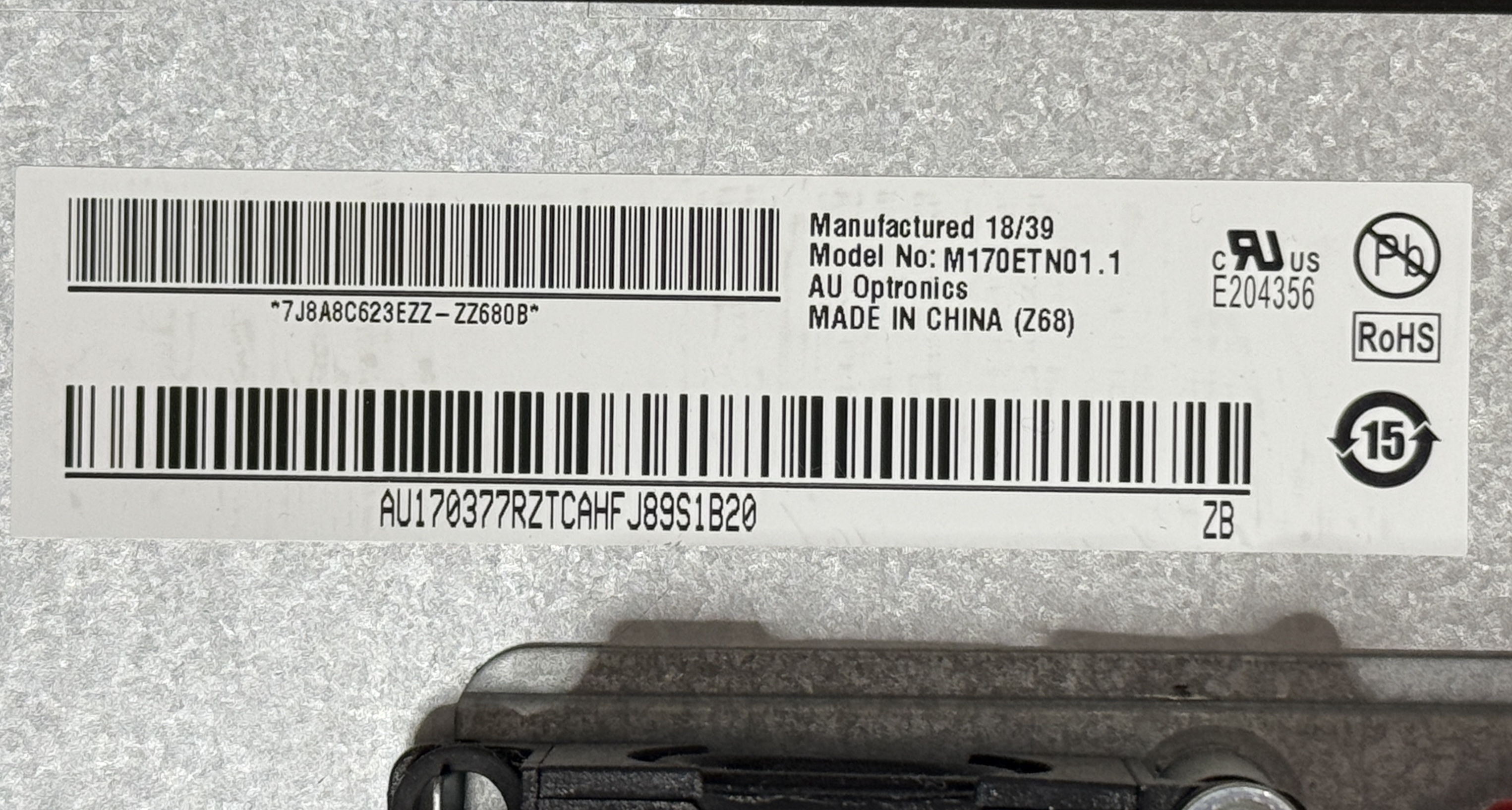

液晶パネルは、AUO　AUO M170ETN01.1　17.0インチ

1280 X 1080 TNパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins、5.0V

ボックス内部、

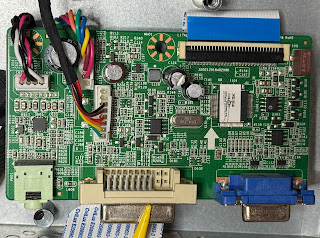

LCDコントロール基板、

制御チップは、Mstar  TSUMU58LHN-1

続いてカスタム可能かテスト、

パラメータ位置はこちら、

15KHz設定にて、通常X1とX68を追加するのですが、不安定になったので断念。
15KHz微調整とX68K 31KHz、X68K FatazyZone 24KHzのみ追加しました。

1:NTSC　15KHz　ＯＫ(680x250で認識)

2:X1　15KHz　ＯＫ(680x250で認識)

3:X68K　15KHz　ＯＫ(680x250で認識)

4:PC98　15KHz　ＯＫ(680x250で認識)

7:X68K 31KHz　ＯＫ(768x520で認識)

スーパーファミコン。LM1881Nの同期分離と相性も良好

15KHzは激戦区なのですが、SFC、X68Kでいい感じになるよう調整

スーパーファミコン　

スーパーファミコン　グラディウス３(680x250で認識)

続いて、X68Kでの確認、

HumanOS 31KHz  31KHz(768x520)

ファンタジーゾーン 24KHz (640x448)

スペースハリアー 15KHz(680x250で認識)

最後に使ってみての感想ですが、

自動調整メニューがなく本体リセット後はマニュアル調整になるのが面倒でした(*´Д｀)
