DELL E2313H RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

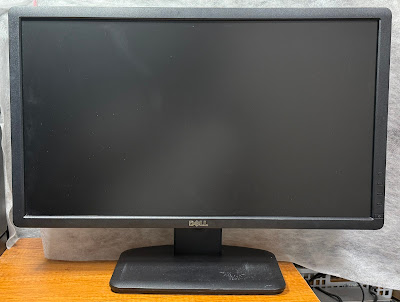

 今回のお題はこちら、購入時テストで15KHz不可。
中身確認とカスタマイズ可能か見ていきたいと思います。

背面

端子は、ＶＧＡ、ＤＶＩで音声入力なし

ワイドモニタなので、アスペクト比設定
表示テストは4:3モード

0:VGA　31KHz　ＯＫ(640x480で認識)

1～4:15KHz　ＮＧ

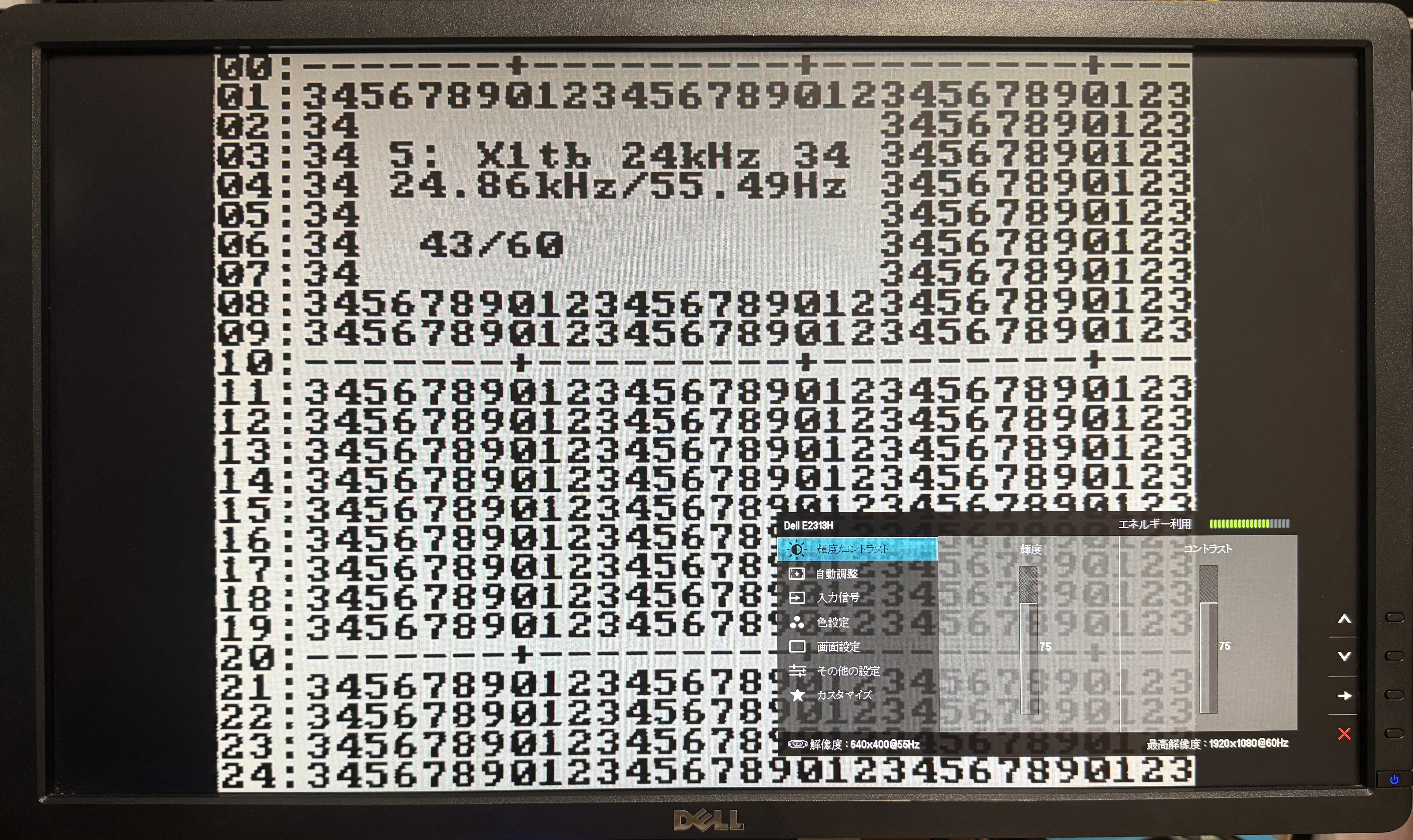

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

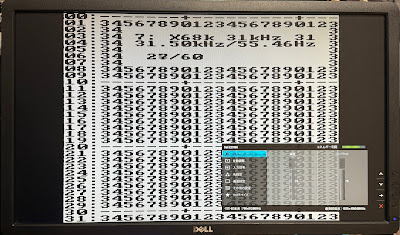

7:X68K 31KHz　ＯＫ(1920x540で認識)　黒枠がきになる

続いて中身確認、

液晶パネルは、CMO　M230HGE-L20　23.0インチ

1920 X 1080 TNパネル、バックライト WLED、LVDS (2 ch 8-bit) 30 pins、5V

ボックス内部、

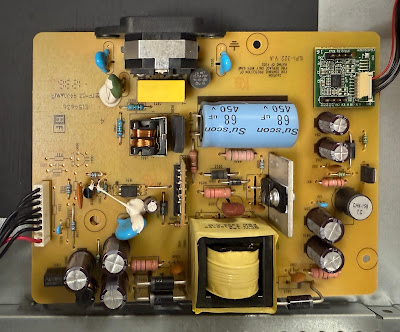

電源基板

LCDコントロール基板、

制御チップは、Realteck RTD2281DW

続いてカスタム可能かテスト、パラメータ位置はこちら

残念ながら15KHzモード復活ならず。

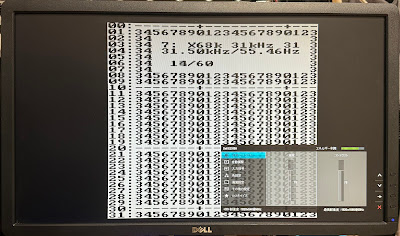

31KHz 68Kのみ追加
