三菱 RDT1713LM RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 今回のお題はこちら、以前テストしていますが、今回は中身確認とカスタマイズ可能か見ていきたいと思います。

背面

端子は、VGA、音声入力

スクエアモニタなので、アスペクト比設定なし。
0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　ＯＫ(720x240で認識)

2:X1　15KHz　ＯＫ(720x240で認識)

3:X68K　15KHz　ＯＫ(720x240で認識)

4:PC98　15KHz　ＯＫ(720x240で認識)

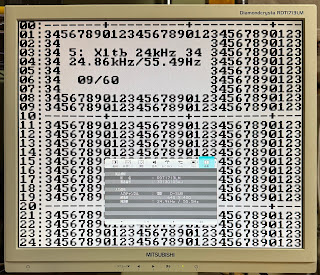

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△(640x480で認識)　下2行欠け

自動調整の位置が微妙ですが、一通り表示してくれます。

スーパーファミコンのテストは別途実施予定。

それでは中身確認

ボックス内部

LCDコントロール基板、

MediaTek TSUM1PTR-LF

液晶パネルは、LG LM170E03
1280 X 1024 TNパネル、バックライト CCFL、LVDS (2 ch 8-bit) 30 pins、5V

続いて、カスタマイズにチャレンジ

プリセットの場所は、

残念ながら、外からの書き込み失敗してしまいましたが、感覚的に行けそうな感じ。
15KHzはおおむね問題ないので、やるとしてもX68kの31KHzくらいかな。

BENQ E2420HD RetroVGen(15KHz、24KHz、31KHz)、カスタム設定試してみた

 本日のお題はこちら、

背面

端子は、HDMI x2、VGA、DVI、音声入力/出力、USB Hub

既にテスト済みなのですが、以前のものと動作が異なるのと、
カスタマイズに成功したので合わせて紹介します。

まずは、アスペクトモードでRetroGenテスト。

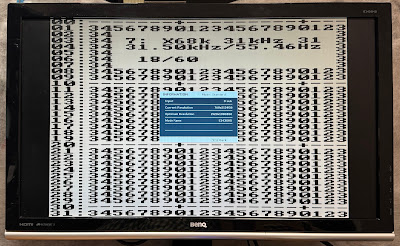

0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　ＯＫ(720x240で認識)
　※15KHzアスペクト比無効、左右縮めるとノイズは同じ
　※温まってきても、画面が乱れる等の症状はなし

2:X1　15KHz　ＯＫ(720x240で認識)　上下に帯

3:X68K　15KHz　ＯＫ(720x240で認識)

4:PC98　15KHz　ＯＫ(720x240で認識)　上下に帯

5:X1　24KHz　ＯＫ(640x350で認識)　少し気になるが見え方は良好

6:PC98 24KHz　ＯＫ(640x400で認識)　少し気になるが見え方は良好

7:X68K 31KHz　△(640x480で認識)　下半行欠け

この機種、自動調整のショートカットがあるので便利。

続いて、スーパーファミコン。LM1881Nの同期分離と相性も良好

アスペクト有効にならないので、横長かな((+_+))

SFC グラディウス３もバッチシです(*´ω｀*)

中身確認は前回の記事があるので省略しますが、
コントローラ基板は念のため確認しときます。

液晶コントローラはMediatek TSUMO88GDI-LF-1 で、同じ

続いて、カスタマイズにチャレンジ

プリセットの場所は、

以下修正版
2:X1　15KHz　720x240 ⇒ 640x228

これ以上広げるとノイズがでる

5.6. 24KHz 640x400

若干左右が縮んだかな？(^^;)

7:X68K 31KHz　640x500⇒768x512

全桁表示以外に幅も正常化

三菱 RDT203WM-S RetroVGen(15KHz、24KHz、31KHz)試してみた

 今日のお題はこちら、

背面

端子は、VGA、DVI、音声入力

このモニタ、ずっと購入候補から外していました。
なんせ15KHzモードがこんな感じですから((+_+))

表示だけで、アスペクト比はおろか、自動調整や画面調整もできない状態。
なんか知らんけど、今は手元にあります(^^;)

とりあえず、いつものようにアスペクトモードでRetroGenテスト。
0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　△(720x240で認識)、背景が緑、自動調整／画面調整不可

2:X1　15KHz　△(720x240で認識)、背景が緑、自動調整／画面調整不可

3:X68K　15KHz　△(720x240で認識)、背景が緑、自動調整／画面調整不可

4:PC98　15KHz　△(720x240で認識)、背景が緑、自動調整／画面調整不可

5:X1　24KHz　ＯＫ(720x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△(640x480で認識)　下2行欠け

続いて、スーパーファミコン。LM1881Nの同期分離と相性は良好
アスペクト比設定できないで諦めていたが、案外丸に見える(*´ω｀*)

15KHzの緑画面なんとかならないかと、設定いじっていたら改善方法発見！！

IV設定(色合い調整)をオフ以外にする。気分的な問題でミドルにしてみた(*´ω｀*)

試しにプレイしてみたが、十分使えるレベル。

続いて、中身確認。

ボックス内部

電源

LCDコントロール基板、
GENESIS GM5766H-LF
今の自分としては完全たるハズレ枠((+_+))

FlashROM 25x20VNIG

液晶パネルは、AUO M201EW02

1680 X 1050 TNパネル、バックライト CCFL、LVDS (2 ch 8-bit) 30 pins、5V
