【故障修理】ASUS ASUS Notebook PC X202E

ASUS NotebookPC X202E
Core i3 3217U 1.8Ghz 2コア 4スレッド メモリ4G
故障としての定番。電源入らずPCを購入してみました。
Windows8搭載PCなのでWindows10Homeにして子供向けに使う予定です。

分解方法については『分解工房』さんを参考にしました。ありがとうございます。

CPUヒートシンクはヒートパイプの無いタイプ。発熱ネックで最高クロックが下がる残念仕様となっています。

バッテリラインから電源を供給してみたところ、普通にBIOS画面まで行ってしまいました。この辺も故障PCあるあるですね(*´ω｀*)

念のため主要な電源ラインを当たってみましたが、概ね正常。
ACアダプタ⇒電源ラインでトラブルが発生しているようです。

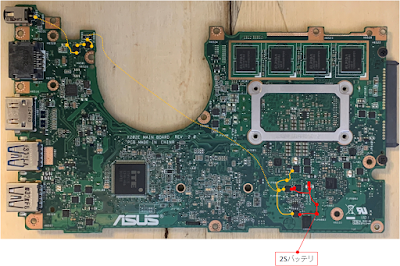

DCコネクタから経路はこんな感じ、

どうもこの辺りが怪しいようです。
A5 VNF データシート　N chanel  48A 30V

3mm×3mmチップで、線幅0.65のIC。1個は正常、残りはショート破損

なかなか手に入らないICですし、中華もあてに出来ないのでひと回り大きいFETでジャンパしようかとも考えたのですが、

とある修理動画でFET事態をブリッジしているのを発見！

回路的にも直線的に繋がっているだけみたいなので、マネてみました。

ACアダプタでの充電も出来るようになったので、Windows10Homeをインストール。

問題のライセンスですが、デジタル認証ＯＫでした。
