【Arduino】 AVRISP_mkIIが来たので環境を整えてみた

前回までの課題として、

・TL866IIPlusしかもっていないので、ROM書きが面倒。

　1.Arduino IDE ⇒ Arduino UNO

　2.TL866IIPlus ICSP UNO読込み ⇒ TL866IIPlus ICSP LCDスクリーン書込み

AVRISP mkIIがあればそのままArduino IDEからROM書きできるみたいなので購入してみました。

もちろん、パチモンですけどね。(*´ω｀*)

早速Arduino IDEから書込みを試みましたが、USBデバイスを認識してくれません。

初期不良の可能性もあるので、本来の環境であるAtmelStudio7で確認。

ドライバがいくつかあるのですが、



左のMicrochipToolsの方で正常に認識し、読み書き正常。

色々調べていくとArduino IDEとAtmelStudio7ではドライバが異なるようで、それを補うためのlibusb-win32というツールがあるようなのですが、Windows10 64bit環境の署名問題で現状ではうまく動かないようです。

そこで、AtmelStudio7でArduino IDEライブラリを使う方法を調べてみました。

最初試したのは、AtmelStudio7のArduinoスケッチ読込み機能なんですが、U8g2ライブラリをインポートしてもコンパイル時にヘッダファイルが無いの一点張り。エディタでは正常に認識しているのに何だろう。

次に試したは、拡張ツールである「Arduino IDE for Atmel Studio7」

こちらは、U8g2ライブラリを認識してコンパイルしてくれます。素晴らしい！！(≧▽≦)

せっかくAtmel Studio7環境に移行したので、JTAGICE mkIIにしてデバックできるようにしたいな。

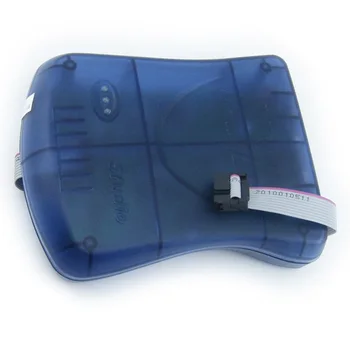

AliExpress.com Product - AVR Programmer Debugger JTAGICE mkII
