三菱 RDT202WM-S RetroVGen(15KHz、24KHz、31KHz)試してみた

 今回のお題はこちら、

背面

端子は、VGA、DVI、音声入力

ワイドモニタなので、アスペクト比設定が気になるところ。
あることにはあるのですが、15KHz、24KHzでは有効になりませんでした。残念(*´Д｀)

0:VGA　31KHz　ＯＫ(640x480で認識)

1:NTSC　15KHz　ＯＫ(712x242で認識)

2:X1　15KHz　ＯＫ(712x242で認識)

3:X68K　15KHz　ＯＫ(712x242で認識)

4:PC98　15KHz　ＯＫ(712x242で認識)

5:X1　24KHz　ＯＫ(640x400で認識)

6:PC98 24KHz　ＯＫ(640x400で認識)

7:X68K 31KHz　△(640x480で認識)　下2行欠け

自動調整の位置が微妙ですが、一通り表示してくれます。

続いて、スーパーファミコン。LM1881Nの同期分離と相性も良好
ワイドで広がってしまうので、横長なのが残念なところ

裏技として、画面幅いっぱいの映像で調整する方法もあるが、メンドクサイ。

グラディウス３する分には目立たないですけどね(*´ω｀*)

それでは中身確認、

カバー外してみました、

LCDコントロール基板、放熱フィンがあるので型番までは分かりません。
FlashROM(1Mbit 128Kbyte)、MStarのツールで読めることからそちら系かな？
操作系もだが、NEC AS192WMとROMの作りが同じなのでOEM品なんだろう。

液晶パネルは、LG LM201WE3
1680x1050、TNパネル、バックライト CCFL、LVDS 30 pins (2 ch 8-bit) 5V

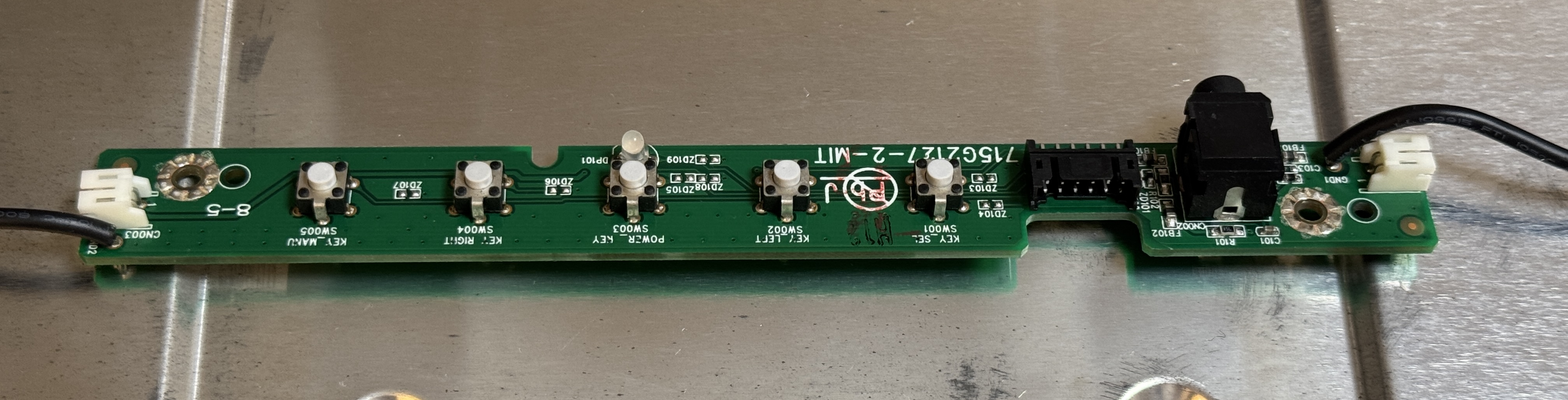

操作スイッチがほとんど反応しなかったので、

交換して完了。
