LCDコントローラ(JRY-W58CDT9-AV6)使って、自作モニタ作成してみた

ベースとなるのは、IO DATA LCD-AD172SE。
15KHz対応で、チューニングにてX68K 31KHzも表示できる優れものだったのだが、欲を出して色々やっていたら原因不明の故障。

設置イメージはこんな感じ。
コネクタレイアウトとしては少し無理があるかな。

基板固定用の柱撤去

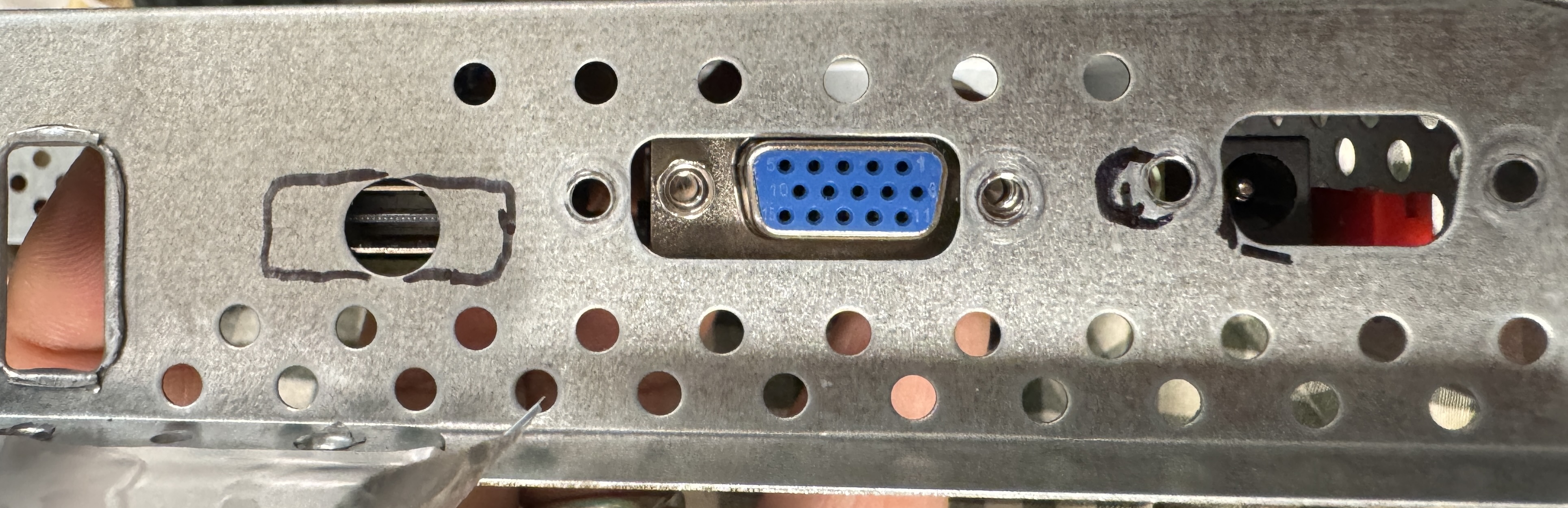

ザックリイメージを決めて、

ザックリ加工(*´ω｀*)

取り外した支柱をレジンで固定

操作ボタンおよび、LCDバックライトに接続。

あとは電源と見ていたら、12Vではなく5V電源らしい。
素直にDCアダプタを使うこととする。

表示テスト
あれ、1920*1080の設定じゃねこれ。(*'▽')

メーカーに確認したところ、対応ROMを送ってくれた。
1280x1024復活(^^♪

が、肝心の15KHzが表示されない。

何のことはない、プリセットに15KHzインターレースしかないのが原因だった。
OUT OF RANGEでも実際は15KHz対応の場合もあるということで勉強になった(^^;)

最後にRetroVGen

0:VGA　31KHz　ＯＫ　全て表示

1:NTSC　15KHz　ＯＫ　全て表示

2:X1　15KHz　ＯＫ　全て表示

3:X68K　15KHz　ＯＫ(9迄で正常らしい)

4:PC98　15KHz　ＯＫ　全て表示

5:X1　24KHz　ＯＫ　全て表示

6:PC98 24KHz　ＯＫ　全て表示

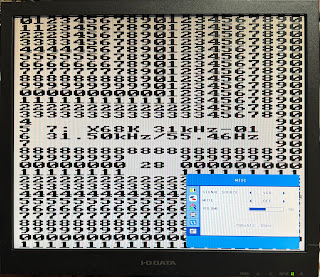

7:X68K 31KHz　ＯＫ　全て表示

ついでにHDMIでの1280x1024　問題なし

ここからはスーパーファミコンでのテスト

15KHzはこちらに合わせているのでばっちり

256X239

枠と縦横比で悩んだが、そんなに目立たないのでこれで良しとする。

こうやってブログだけ見ていると、なんも変わらないように見えるが、操作体系が大きく変わった。

　入力セレクト ⇒ Auto Adjust

素晴らしい(*´ω｀*)
